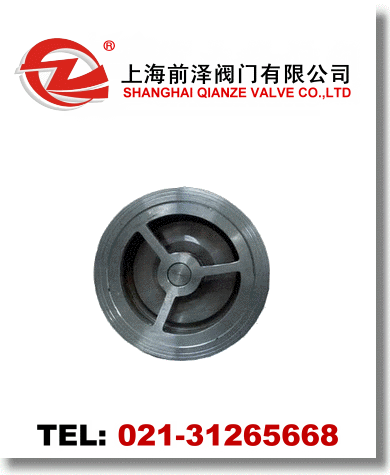

對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

對夾式止回閥產品特點

1、體積小，重量輕，結構緊湊、維修方便

2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉

3、因速閉作用，可防止介質倒流

4、閥體結構長度尺寸小，剛性好

5、安全方便，可用于水平垂直兩個方向安裝

對夾式止回閥執行標準

1、法蘭連接尺寸：GB/T1724.1-98

2、結構長度：GB/T12221-1989，ISO5752-82

其主要功能水錘壓力很小,閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快。結構長度很短、體積很小、重量很輕、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價。

對夾式止回閥主要技術參數：

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體	密封
H71W-16T	1.6	2.4	1.76	≤200	水、蒸體、油品等
H71H-25Q	2.5	3.75	2.75	≤235
H71W-25H				≤300
H71W-25P				≤200	硝酸等腐蝕性介質
H71W-40H	4.0	6.0	4.4	≤300	水、蒸體、油品等
H71W-40P				≤200	硝酸等腐蝕性介質

對夾式止回閥主要零件材料：

規格型號	閥體	閥瓣	彈簧
H71H-16Q、H71H-25Q	QT400-15	25	50CrCA
H71W-25H、H71W-40H	2Cr13	1Cr13	1Cr18Ni9Ti
H71W-16P、H71W-25P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

對夾式止回閥流體力學性能：H71對夾升降式止回閥的流體阻力系數、流量系數及開啟壓力：

公稱通徑		閥門全開啟時的流體阻力系數	常溫下閥門全開啟時的水講E量系數			流體的流向
DN	NPS		Kvm3=／h	CVU.S	CVU.K	↑	↓	→
						開啟壓力近似值KPa
15	1/2	6.4	2.6	3.0	2.5	3	2	2.5
20	3/4	5.1	6.4	7.5	6.3	3	2	2.5
25	4	4.1	12.6	14.8	12.3	3	2	2.5
32	11/4	4.1	19.7	23.1	19.3	3	2	2.5
40	11/2	3.8	29.5	63.9	28.9	3	2	2.5
50	2	3.5	54.6	99.9	63.5	3	2	2.5
65	21/2	3.5	85.4	150	83.7	3	2	2.5
80	3	3.2	128	286	125	3	2	2.5
100	4	2.8	244	286	249	3	2	2.5
125	5	2.9	375	439	368	3	1	2.2
150	6	3.1	522	611	512	3	1	2.2
200	8	3.2	915	1070	897	3	1	2.2

對夾式止回閥主要連接尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200
結構長度	長系列	25	31.5	35.5	40	45	56	63	71	80	110	125	160
	短系列	16	19	22	28	31.5	40	46	50	60	90	105	140
